屏蔽泵轴承检测原理
屏蔽泵的运用在现今社会越来越广泛。而其造价高，使用环境及其苛刻，為保证屏蔽泵正常工作，其维护成為企业一项必不可少的工作。屏蔽泵中有一个核心部件—轴承，長期使用后会因磨损较大而影响正常使用。通过示波器我们能够看出其是否正常。
下面介绍一下屏蔽泵轴承检测原理：
下面介绍一下屏蔽泵轴承检测原理：

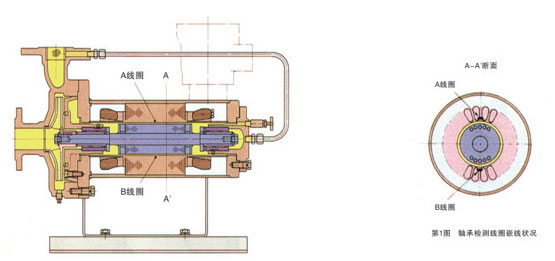

如图1所示，在定子铁心槽口处绕制一对轴承检测線圈。

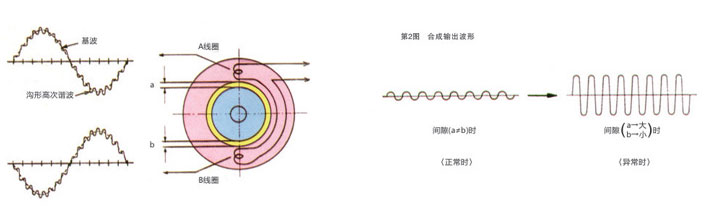

如图2显示，当转子旋转时便感应出沟形高次谐波重迭波形的電压。各線圈的相位差是180度时，在轴承正常工作时，基波為零，在屏蔽泵轴承检测線圈输出端只显示沟形高次谐波的A、B線圈谐波之差。该沟形高次谐波，在轴承磨损后间隙a大，间隙b小时，B線圈的沟形高次谐波增加。

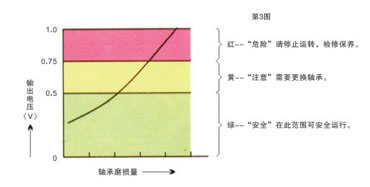

其结果如图3所示发生跟屏蔽泵轴承磨损量成比例的输出電压。通过表示测出的電压，将运转情况反映给操作者。
